產品詳情

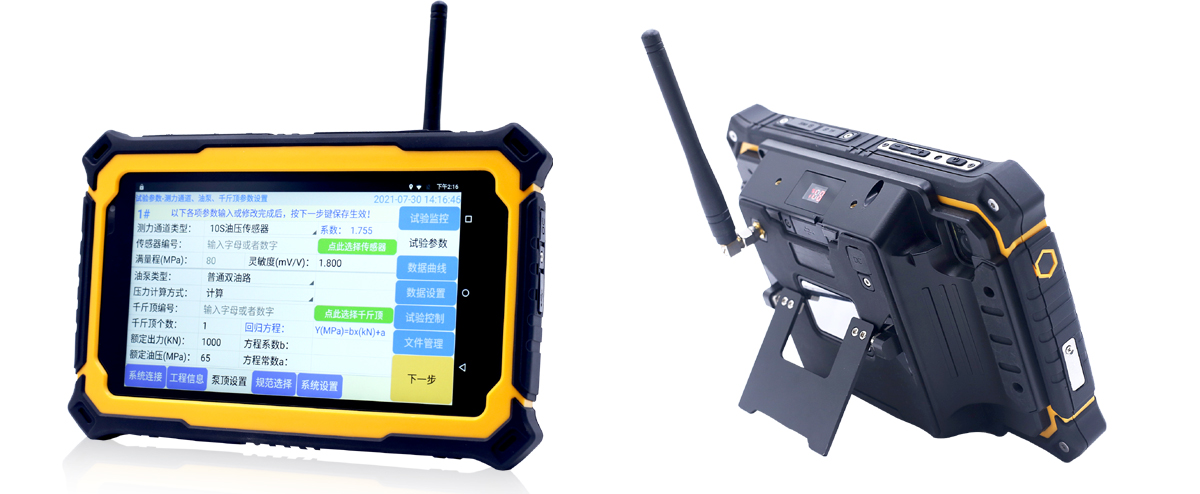

■ 便攜式一體化設計
■ 采用便攜式高抗沖擊工程塑料機箱
■ 主機采用7英寸AFFS/IPS全視角 HD分辨率720x1280工業級超亮屏強光下可視
■ 主機為Andriod系統，全中文界面
■ 內嵌32G低功耗EMCP一體化存儲
■ 儀器內嵌4G及GPS定位模塊
■ 主機和前端測控器采用無線連接方式(空曠地無線1000米傳輸)
■ 采用便攜式高抗沖擊工程塑料機箱
■ 主機采用7英寸AFFS/IPS全視角 HD分辨率720x1280工業級超亮屏強光下可視
■ 主機為Andriod系統，全中文界面
■ 內嵌32G低功耗EMCP一體化存儲
■ 儀器內嵌4G及GPS定位模塊
■ 主機和前端測控器采用無線連接方式(空曠地無線1000米傳輸)
JCQ-503BS靜力荷載測試儀是專為土木工程質量檢測部門研制的一種智能小型化多功能儀器。該儀器系統由主機、前端測控器、油壓\荷重傳感器及位移傳感器組成，整套系統可以實現無線連接省去電纜連接線。該儀器配合超高壓全自動泵站、千斤頂等設備，可進行樁基礎及其他地基基礎的靜載荷測試，十木工程試驗中混凝土構件的結構性能及砌體軸壓、抗剪等測試，也可以用于身他有關荷載或位移檢測試驗。
儀器內嵌4G及GPS定位模塊，可在試驗過程中將測試數據實時上傳至服務器，便于樁基檢測機構或政府職能管理部門實現對測試現場、測試數據的有效監督、管理。
儀器內嵌4G及GPS定位模塊，可在試驗過程中將測試數據實時上傳至服務器，便于樁基檢測機構或政府職能管理部門實現對測試現場、測試數據的有效監督、管理。
主要技術指標
一、主機
一、主機
-
顯示器
? 7英寸720×1280超亮屏 強光下可視
-
存儲
? 系統內置32GB ROM
-
電源
? 15V/2A
-
功率
? ≦30W
-
工作溫度
? -20℃～55℃允許連續工作
-
相對濕度
? 非凝結狀態下5%～95%
-
電池
? 29Wh
-
數據接口
? USB Type-C ×1
-
4G無線上網模塊
? 系統內置 全網通
-
無線模塊
? 系統內置433MHz無線數傳模塊
-
定位
? 系統內置GPS+北斗+AGPS
-
防水等級
? 7級防水 IEC 60529
-
防塵等級
? 6級防塵 IEC 60529
-
抗沖擊
? 符合MIL-STD-810G/Method516.6/Procedure IV的軍用保護等級
-
體積
? 200*132*21mm
-
重量
? 約640g
二、測控器
-
荷載測試通道
? 壓力傳感器測試通道 1個
? 荷載通道量程 0-60000kN
? 精度 ≦0.2% （含傳感器） -
位移測試通道
? 測試通道 4個，兼容無線位移傳感器
? 精度 ≦0.1% （含傳感器）
? 量程 單次50mm，可多次累加測量 -
控制通道
? 1個
-
電源
? AC：220V±10%
-
功率
? ≤20VA
-
環境溫度
? -20℃～60℃允許連續工作
-
環境濕度
? ≤85%（無結露）
-
體積
? 260×160×80mm
-
重量
? 約2.7kg
三、無線通信
-
工作頻率
? 433MHZ
-
最大發射功率
? +10dbm
-
通信距離
? 1000米（空曠地）
-
吸盤天線長度
? 3米

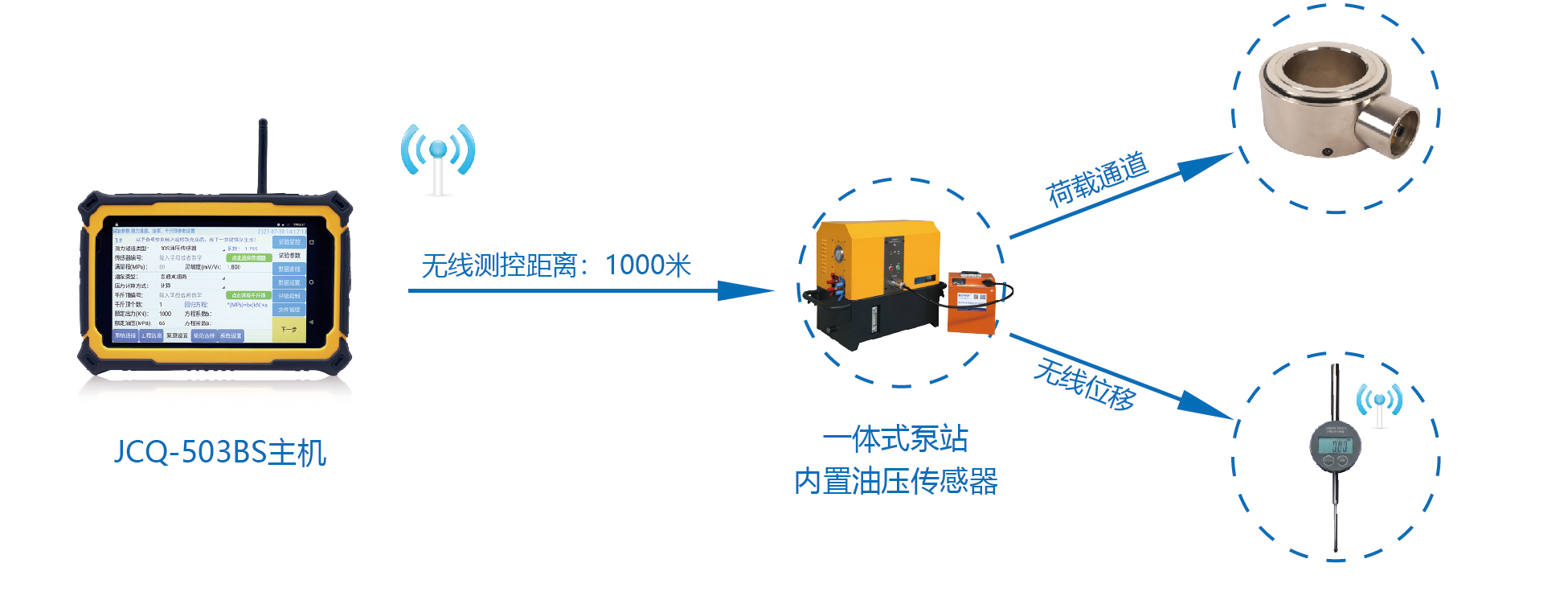

四、JCQ-503BS系統連接示意圖
